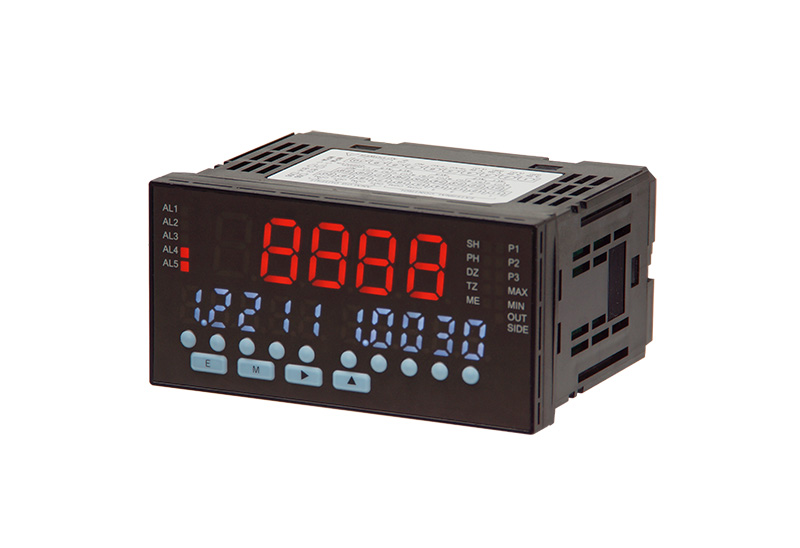

DIN48×96型 カラーパネルメータ
      VW2 series


    各桁ごとに設定できる"桁タッチ"スイッチ搭載!
高輝度LEDでピュアな色調を表現。
      さらに数値を判別しやすいよう設定値は"白"で表示。
- プロセス入力は(1~5V, ±5V, ±10V, 4~20mA, ±20mA)のマルチタイプ
 - DC12V 100mAまたはDC24V 50mA 設定により切り替え可能
 - アナログ出力は(0~2V, 0~10V, ±10V, 1~5V, 0~20mA, 4~20mA)任意のスケーリングが可能なマルチタイプ
 - 表示はすべて高輝度LEDを採用し、メイン表示は緑色と赤色に変色。判定結果が色により判別可能。
サブ表示を白色で表示し、メイン表示と違う色を使用することにより見易さが倍増。 - AC電源でCEを取得
 - 警報設定 2接点(3リレー出力 or フォトカプラ出力)
もしくは4接点(5リレー出力orフォトカプラ出力) - パターンセレクト機能(最大8パターン記憶)
 - ピークホールド各機能
「サンプルホールド」「ピークホールド」「ボトムホールド」「ピークtoピークホールド」 - その他各種機能
「リーディングゼロサプレス」「強制ゼロ」「リレーリセット」
仕様
| 入力方式 | シングルエンド |
|---|---|
| A/D変換方式 | ΔΣ変換方式 |
| サンプリング速度 | 最高250回/秒 |
| 表示 | メイン表示部:赤色/緑色 7セグメントLED表示(文字高:約14.9mm) サブ表示部:白色 7セグメントLED表示(文字高:約9mm)  |

| 極性表示 | 演算結果が負の時に自動的に表示 |
| 表示範囲 | -19999~99999 |
| ゼロ表示 | リーディングゼロサプレス |
| 外部制御 | 以下いずれか4機能を外部制御端子に割り当てます。 ※パターンセレクト機能を外部制御端子に割り当てた場合、 他機能で使用できる端子数が制限されます。 4パターン時:他2機能, 8パターン時:他1機能 ①パターンセレクト ②ホールド ③ピークホールド/ボトムホールド/ピークtoピークホールド(ピークとボトムの差) ④強制ゼロ ⑤リレーリセット  |

| 使用温度範囲 | -5~50℃ |
| 使用湿度範囲 | 35~85%RH(結露不可) |
| 保存温度範囲 | -10~70℃ |
| 保存湿度範囲 | 60%RH 以下 |
| 電源 | AC100~240V±10% 50/60Hz |
| 消費電力 | AC100V時:12VA max. AC240V時:15VA max.  |

| センサ供給電源 | DC12V 100mAまたはDC24V 50mA設定より切り替え可能 |
| 外形寸法 | 96mm(W)×48mm(H)×99.7mm(D) |
| 質量 | 約250g |
| 耐電圧 | 電源端子-入力端子/外部制御端子/アナログ出力端子間 AC2000V 1分間 |
| 電源端子-比較出力端子間 AC1500V 1分間 | |
| 入力端子-外部制御端子/アナログ出力端子/比較出力端子間 AC1500V 1分間 | |
| ケース-端子間 AC2000V 1分間 | |
| 絶縁抵抗 | 上記端子間において DC500V 100MΩ以上 |
| 保護構造 | IP66(前面) |
| ケース(材質/色) | ポリカーボネート/黒 UL94V-0 |
| オーバーレンジ警告 | 表示範囲以上の入力信号に対してOVER又は-OVER また、測定範囲の±10%を越える入力があった場合にもOVER又は-OVER  |

| 小数点 | 任意の位置に設定可能 |
プロセス入力仕様
| 測定範囲 | 1~5V, ±5V, ±10V, 4~20mA, ±20mA |
|---|---|
| 表示 | オフセット:-19999~99999 フルスケール:-19999~99999 分解能:±19999 |
| 入力インピーダンス | 約1MΩ:(1~5V、±5V、±10V) 約10Ω:(4~20mA、±20mA)  |

| 最大許容入力 | ±100V:(1~5V、±5V、±10V) ±50mA:(4~20mA、±20mA)  |

| 確度 ※ | ±(0.1% of FS +1digit)(23℃±5℃ 35~85%RH時) |
- (※)確度はサンプリング速度が60回/秒以下の場合に適用します。

比較出力仕様
| 制御方式 | マイクロコンピュータ演算方式 | ||
|---|---|---|---|
| 判定値設定範囲 | -19999~99999 | ||
| ヒステリシス | 各判定値に対して1~9999digitの範囲で設定可能 | ||
| 比較動作 | サンプリング速度による | ||
| 設定条件 | 2設定出力タイプ VW27N-2S□ VW27N-2SO□  |
        H. G. L. AL1判定値>AL2判定値(GO)>AL3判定値  |
        |
| 比較条件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1がON | ||
| AL1判定値≧表示値≧AL3判定値 | AL2がON | ||
| AL3判定値>表示値 | AL3がON | ||
| G. L. L. AL1判定値(GO)>AL2判定値>AL3判定値  |
        |||
| 比較条件 | 判定結果 | ||
| 表示値≧AL2判定値 | AL1がON | ||
| AL2判定値>表示値≧AL3判定値 | AL2がON | ||
| AL3判定値>表示値 | AL3がON | ||
| H. H. G. AL1判定値>AL2判定値>AL3判定値(GO)  |
        |||
| 比較条件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1, AL2がON | ||
| AL1判定値≧表示値>AL2判定値 | AL2がON | ||
| AL2判定値≧表示値 | AL3がON | ||
| 4設定出力タイプ VW27N-4S□ VW27N-4SO□  |
        H.H.H.H.G. AL1判定値>AL2判定値>AL3判定値>AL4判定値>AL5判定値(GO)  |
        ||
| 比較条件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1,AL2,AL3,AL,4 | ||
| AL1判定値≧表示値>AL2判定値 | AL2,AL3,AL4 | ||
| AL2判定値≧表示値>AL3判定値 | AL3,AL4 | ||
| AL3判定値≧表示値>AL4判定値 | AL4 | ||
| AL4判定値≧表示値 | AL5 | ||
| H.H.H.G.L. AL1判定値>AL2判定値>AL3判定値>AL4判定値(GO)>AL5判定値  |
        |||
| 比較条件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1,AL2,AL3 | ||
| AL1判定値≧表示値>AL2判定値 | AL2,AL3 | ||
| AL2判定値≧表示値>AL3判定値 | AL3 | ||
| AL3判定値≧表示値≧AL5判定値 | AL4 | ||
| AL5判定値>表示値 | AL5 | ||
| H.H.G.L.L. AL1判定値>AL2判定値>AL3判定値(GO)>AL4判定値>AL5判定値  |
        |||
| 比較条件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1,AL2 | ||
| AL1判定値≧表示値>AL2判定値 | AL2 | ||
| AL2判定値≧表示値≧AL4判定値 | AL3 | ||
| AL4判定値>表示値≧AL5判定値 | AL4 | ||
| AL5判定値>表示値 | AL4,AL5 | ||
| H.G.L.L.L. AL1判定値>AL2判定値(GO)>AL3判定値>AL4判定値>AL5判定値  |
        |||
| 比較条件 | 判定結果 | ||
| 表示値>AL1判定値 | AL1 | ||
| AL1判定値≧表示値≧AL3判定値 | AL2 | ||
| AL3判定値>表示値≧AL4判定値 | AL3 | ||
| AL4判定値>表示値≧AL5判定値 | AL3,AL4 | ||
| AL5判定値>表示値 | AL3,AL4,AL5 | ||
| 比較リレー | 接点定格 | AC125V 0.3A(抵抗負荷) DC30V 1A(抵抗負荷)  |
      |
| 接点数量 | リレー接点×3 (VW27N-2S□) もしくはリレー接点×5(VW27N-4□)  |
      ||
| 最小適用負荷 | 10µA 10mV DC | ||
| 機械的寿命 | 5000万回以上 | ||
| 電気的寿命 | 10万回以上(抵抗負荷) | ||
| フォトカプラ オープンコレクタ出力(NPN)  |
        出力定格 | シンク電流 50mA MAX. | |
| 印加電圧 | 30V MAX. | ||
| 出力飽和電圧 | 50mA時 1.2V以下 | ||
| 出力数量 | フォトカプラ出力(NPN)×3 (VW27N-2SO□) もしくはフォトカプラ出力(NPN)×5(VW27N-4O□)  |
      ||
| 比較警報機能 | 通常判定出力、ゾーン判定出力、公差判定出力 | ||
| 比較条件メモリ | 8パターン記憶 | ||
アナログ出力仕様
| 負荷抵抗 | 0~2V, 0~10V, -10~10V, 1~5V:10kΩ以上 0~20mA, 4~20mA:550Ω以下  |

|---|---|
| 確度 | ±(0.1% of FS) |
| リップル | 0~2V, 0~10V, -10~10V, 1~5V:±50mVp-p 0~20mA, 4~20mA:±25mVp-p  |

| 変換方式 | D/A変換方式 |
| 分解能 | 15bit相当(スケーリング設定内容による) |
| スケーリング | デジタルスケーリング |
| 応答速度 | 10ms以下 0→90%応答 (サンプリング速度250回/秒) ※応答速度は2ms±2 (1/サンプリング速度)ms以下  |

- (※)電流出力時のリップルは負荷抵抗250Ω、20mA出力時

型式の選択

| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VW2 | DIN48×96サイズ角型デジタルパネルメータ | |
| 2.電源 | ○ | 7 | AC100~240V(±10%) 50/60Hz | |
| 3.入力信号 | ○ | N | プロセス入力(1~5V, ±5V, ±10V, 4~20mA, ±20mA)から選択 | |
| 4.比較設定出力 | - | - | 出力種類 | |
| 2S | リレー信号×3 AC125V 0.3A(抵抗負荷) DC30V 1A(抵抗負荷)  |
      |||
| 2SO | フォトカプラ×3 シンク電流 50mA MAX. 印加電圧30V MAX.  |
      |||
| 4S | リレー信号×5 AC125V 0.3A(抵抗負荷) DC30V 1A(抵抗負荷)  |
      |||
| 4SO | フォトカプラ×5 シンク電流 50mA MAX. 印加電圧30V MAX.  |
      |||
| 5.出力 | D | 表示専用 | ||
| A | アナログ出力付 | |||
- (※)4S、4SO リレー信号×5 オプションで設定できます。詳しくは各営業所までお問い合わせください。

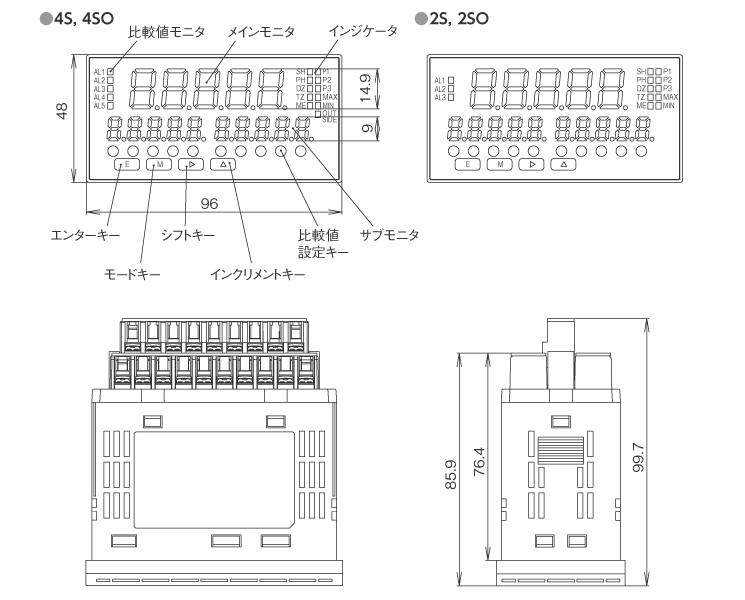

外形寸法(単位:mm)

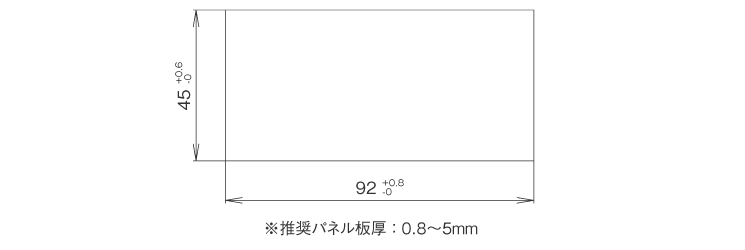

    パネルカット寸法(単位:mm)

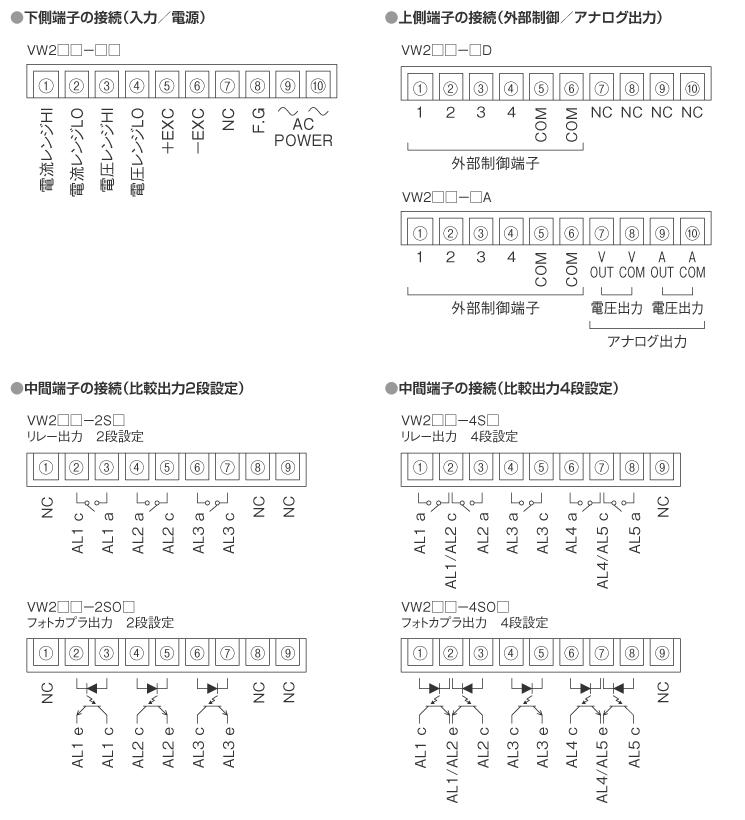

    入出力端子

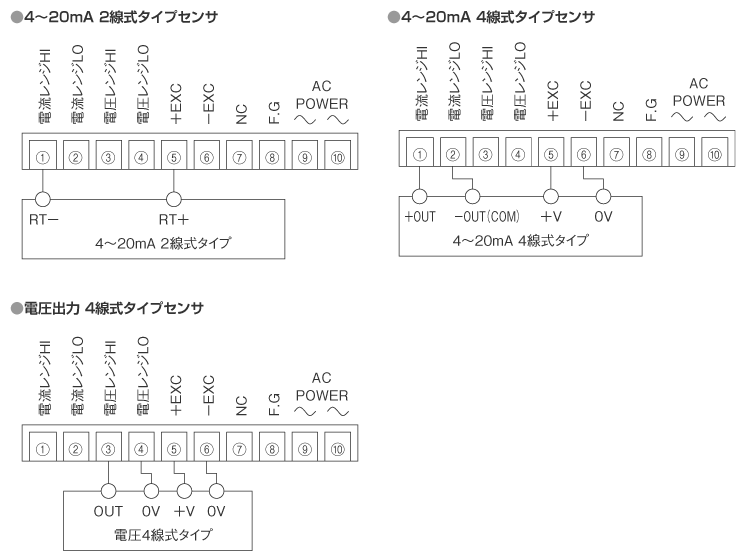

    配線図

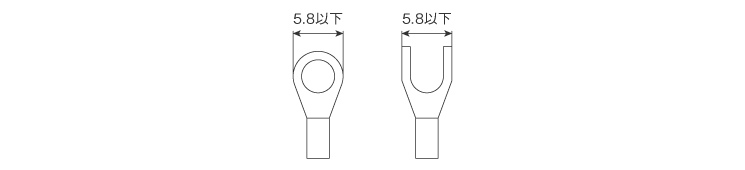

    適合圧着端子
    指示計
