小型2設定3出力(H/G/L)対応デジタルパネルメータ
VSM3B series

超小型・省スペースに3種類の設定出力を搭載

上下限/上上限/下下限の設定選択に加え
GO出力の採用で使いやすさを追求

  • 超小型・省スペースに3種類の設定出力を搭載
  • 上下限/上上限/下下限の設定選択に加えGO出力の採用で使いやすさを追求
  • スケーリング機能を搭載
  • センサ用供給電源装備
  • 見やすい高輝度LEDを採用
  • デジタルゼロ機能搭載
  • 低価格・短納期を実現

仕様

表示 スケーリング設定により任意設定可 ±9999(小数点任意設定)
赤色セグメントLED(文字高8mm)
サンプリング速度 最大25回/秒(任意設定可)
確度 ±0.03% of rdg+2digit. (at 23℃±5℃)
電源[消費電力] DC24V±20%[3.0W]
センサ供給電源 供給電源 DC24V±5% 25mA(最大負荷)
使用温度範囲 -10~50℃
使用湿度範囲 35~85%RH(結露不可)
設定出力 リレー出力 DC24V 1A(抵抗負荷)
-9999~9999まで設定可
上下限判定(HI-GO-LO)、上上限判定(HH-HI-GO)
下下限判定(GO-LO-LL)切替可
保護構造 IP65相当(フロントパネル)
外形寸法 48(W)×24(H)×72.8(D)mm(ねじ端子含む)
質量 約70g
付属品 取扱説明書、取付用アダプタ、単位シール

型式の選択

型式指定例

型式選択 チェック 型式 仕様
1.基本型式 VSM3B 小型2設定3出力(H/G/L)対応デジタルパネルメータ
2.設定出力   2S リレー接点出力
  2SO フォトカプラ出力(オプション) ※リレー接点出力との併用不可
3.アナログ出力   D なし
  A3 4~20mA 標準 (負荷抵抗 0~510Ω)
  A5 0~10V(オプション) (負荷抵抗 5kΩ以上)
  R1 RS-485(オプション) ※アナログ出力と同時搭載不可
4.入力レンジ   A2 1~5V 標準 (入力インピーダンス 約1MΩ)
  A3 4~20mA 標準 (入力インピーダンス 約50Ω)
  A5 0~10V(オプション) (入力インピーダンス 約1MΩ)
5.電源[定格電力] 4 DC24V±20% [3.0W]

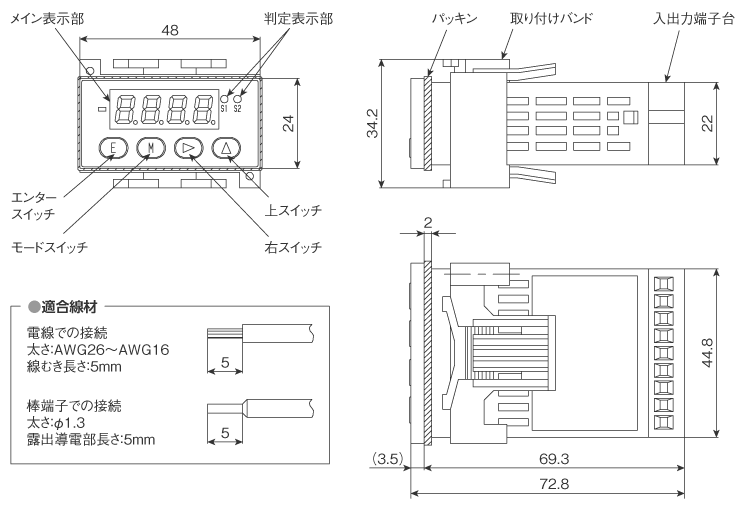

外形寸法(単位:mm)

外形寸法図

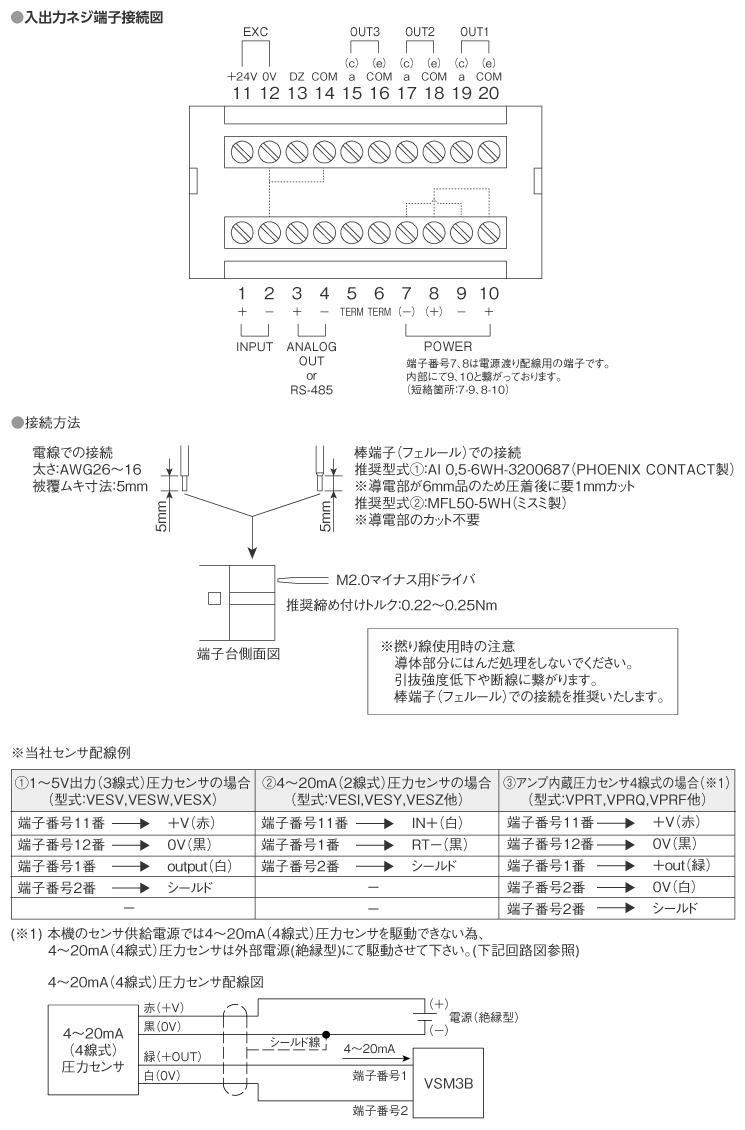

接続図

接続図

パネルカット寸法(単位:mm)

パネルカット寸法
