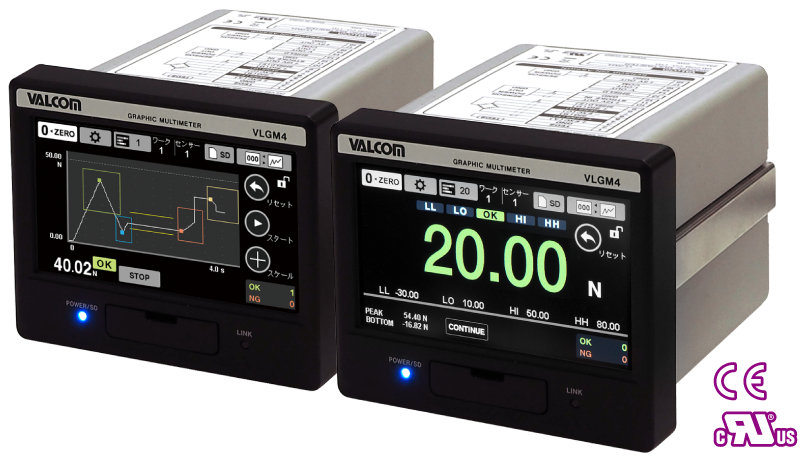

多彩な計測結果をわかりやすく表示

カラーグラフィックマルチメータ
（ストレンゲージ入力+変位入力）
VLGM4 series

VLGM4-GP-RA-4（D/A出力、RS-232C）
VLGM4-GP-RAE-4（EtherNet/IP）

製造現場の計測結果をカラーでわかりやすく直感的に表示。
現在状態の正常またはエラーを瞬時に判断できます。各種判定も連続・バンド・マルチゾーン・組み合わせなどあらゆる圧力・荷重・トルクなどに対応。多機能マルチ表示指示計の決定版です。

VLGM4 series

NEW 通信オプション

リアルタイム波形表示・判定機能を搭載
サンプリング速度
25,000回/秒・5,000回/秒

圧入・カシメなど時系列的に変化する値をリアルタイムに波形グラフとして表示します。
あらかじめ設定した上限・下限値を超えたときのエラー・制御用信号の発出や判定結果の記録など、トレーサビリティ品質管理や
IoTものづくりに対応した高機能タイプのマルチメータです。

  • カラーグラフィックマルチメーター VLGM4 製品紹介
  • カラーグラフィックマルチメーター VLGM4 連続判定
  • カラーグラフィックマルチメーター VLGM4 バンド判定
  • カラーグラフィックマルチメーター VLGM4 マルチゾーン判定
  • カラーグラフィックマルチメーター VLGM4 組み合わせ判定

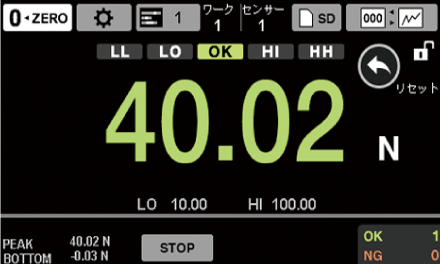

  • カラー表示画面

    はっきりと見やすいカラー液晶表示で、判定結果や安全・危険などを直感的に表示可能。

    カラー表示画面
    カラー表示画面

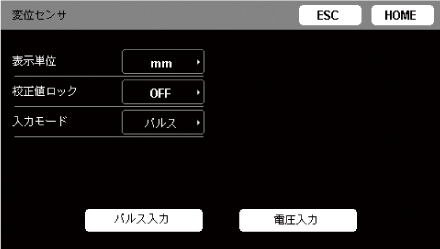

  • 変位センサ入力

    変位（電圧·パルス）の2入力を採用。パルス入力（A/B相・ラインドライバ（RS-422準拠））および電圧入力±5.2Vに対応。

    変位センサ入力
    変位センサ入力
    変位センサ

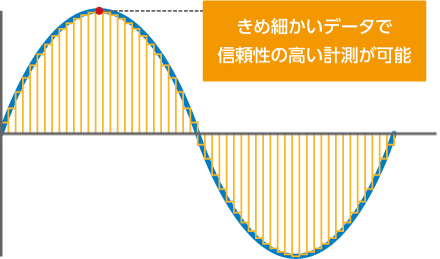

  • 高速処理

    タクトタイムの速い装置で比較判定やきめ細かいデータサンプリングができ、毎秒25,000回か5,000回の速度を選択可能。（分解能：24bit）

    高速処理

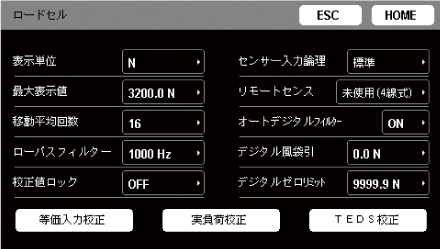

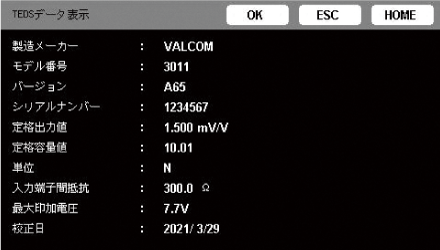

  • TEDS機能 (Transducer Electronic Data Sheet)

    電源投入時にセンサ情報を読み込み・校正するほか、センサ情報の表示、書き換えが可能。
    ※この機能はTEDS対応センサと組合せる場合に使用可能です。

    TEDS機能

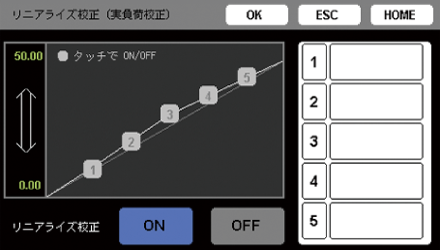

  • リニアライズ校正(調整機能)

    校正点を増やすことにより荷重測定の直線性を改善。出力特性に近い誤差の少ない出力が可能。（5ポイント設定が可能）

    リニアライズ校正(調整機能)

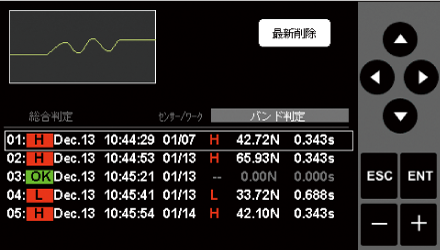

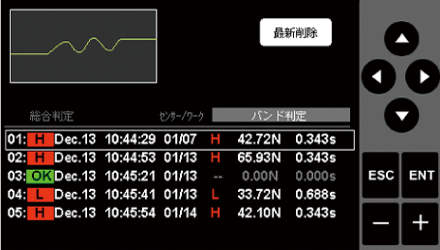

  • 判定結果表示機能

    気になるデータはその場で判定結果を確認可能。

    判定結果表示機能

  • データ保存

    本体メモリー

    測定データや設定情報、判定結果などをCSV形式で保存可能（最大70件）。結果の検証や活用が容易になります。

    • 測定データ

      測定データ
      70件（リストと波形で確認・統計値を表示）

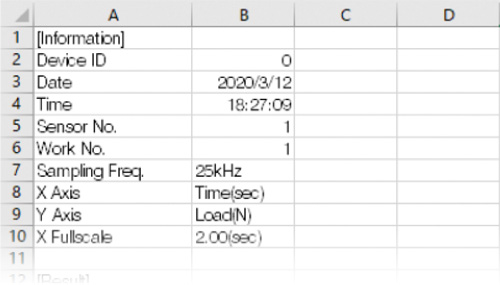

    • CSV形式で保存

      CSV形式で保存

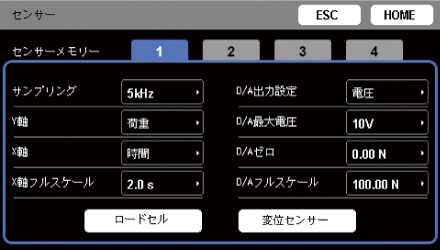

    • センサの設定を最大4種類保存

      本機に接続するセンサの設定を最大4種類保存することが可能

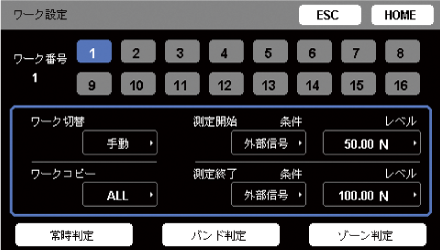

    • 測定条件を最大16個保存

      測定条件をワークとして最大16個保存することが可能

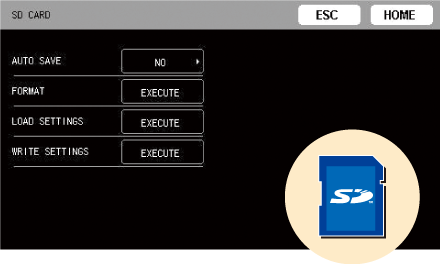

    SDカード

    SD/SDHCに測定データをCSVやスクリーンショットで保存可能。
    測定したデータはVLGM4 Data Viewer（無償ソフト）でデータ整理や加工が可能。

    • SDカード
    • VLGM4 Data Viewer

  • データ出力

    アナログ出力

    指示値に連動したアナログ出力を得るためのD/Aコンバーター。
    範囲：電圧 0～±10V / 電流 4～20mA
    D/A最大電圧の設定より最大電圧出力を±1Vから±10Vに1Vステップで設定可能。

    デジタル出力

    標準搭載：RS-232C、USB ※RS-232CとUSBは同時使用不可
    通信オプション：EtherNet/IP™（CC-Link [近日発売予定]）
    ※EtherNet/IP™とは？
    （参考サイト）https://odvatagjapan.iinaa.net/EtherNet/EtherNet.html

  • 各種判定

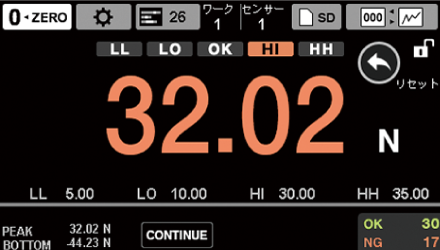

    • 連続判定

      測定中の値を「上限・上上限・下限・下下限」の比較値と照らし合わせて良否を判定。表示はデジタル表示のほか、グラフ表示にも対応。

      連続判定
      連続判定
      連続判定 詳細動画

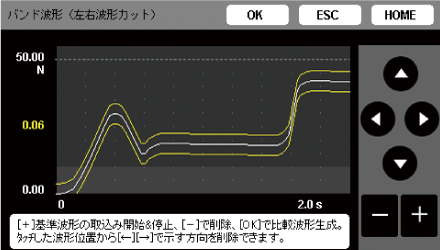

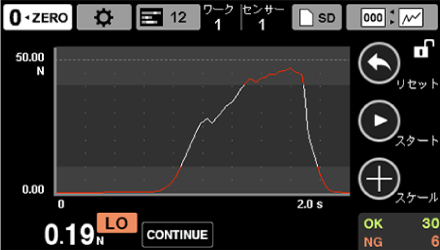

    • バンド判定

      時間や変位とともに変化する測定値に対して、許容帯域を用いて継続的に比較・判定。横軸の変化に応じて上下する曲線を指定することが可能。

      バンド判定
      バンド判定 詳細動画

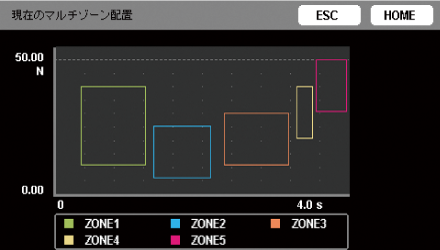

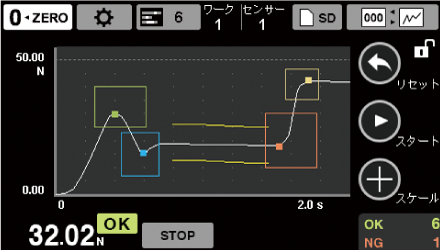

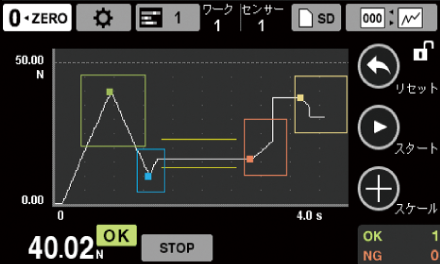

    • マルチゾーン判定

      許容荷重と時間または変位の区間で囲まれたゾーンに対し、測定値の可否を見極める判定。1工程を最大5つのゾーンで良否判定。

      マルチゾーン判定
      マルチゾーン判定 詳細動画
    • 組み合わせ判定

      1つのワークに対して「バンド判定」と「マルチゾーン判定」を組み合わせて、良否を決定する判定。複雑な波形でも細やかな判定が可能。

      組み合わせ判定
      組み合わせ判定 詳細動画

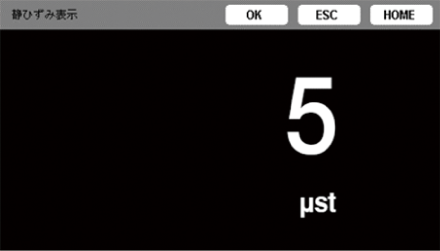

  • 診断機能：静ひずみ機能

    ロードセルの劣化や塑性変形による不具合などの確認が可能。入力信号をひずみ量で表示。

    静ひずみ機能

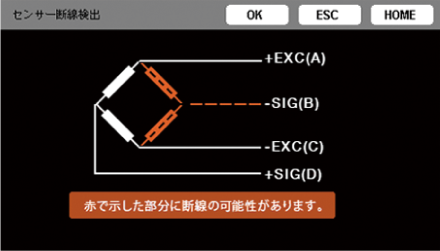

  • 診断機能：断線検出機能

    ロードセルの断線箇所をリアルタイムに判定。断線の可能性が検出された場合は、その部分を赤で表示し警告。

    断線検出機能
  • その他の診断機能
    入出力端子チェック機能
    本体背面部制御入出力信号の状態確認が可能。
    入力端子
    入力信号に応じてLOW（ON、黄色いインジケーター表示）またはHIGH（OFF）を表示。
    出力端子
    出力の任意の端子をON/OFFすることができます。出力の配線チェックをするときに使用。

  • 4カ国語表示に対応

    日本語のほかにも英語・中国語・韓国語の切り替えが可能。出張校正時など海外での使用にも対応。

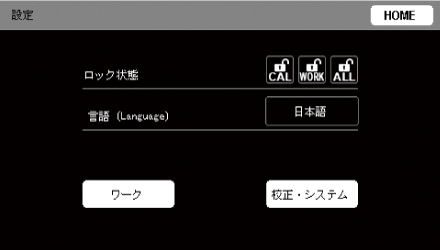

    • 言語設定画面（日本語）

      言語設定画面（日本語）

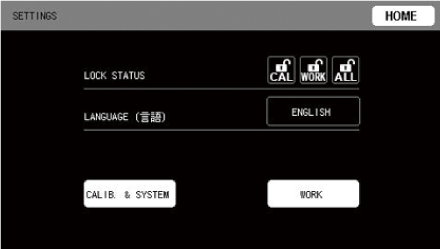

    • 言語設定画面（英語）

      言語設定画面（英語）

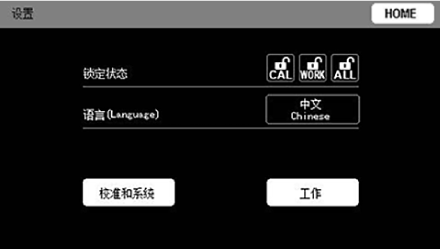

    • 言語設定画面（中国語）

      言語設定画面（中国語）

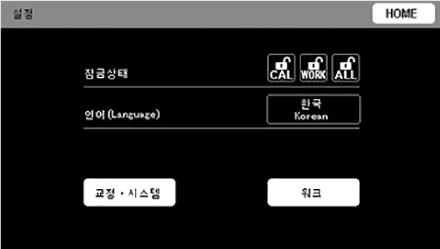

    • 言語設定画面（韓国語）

      言語設定画面（韓国語）

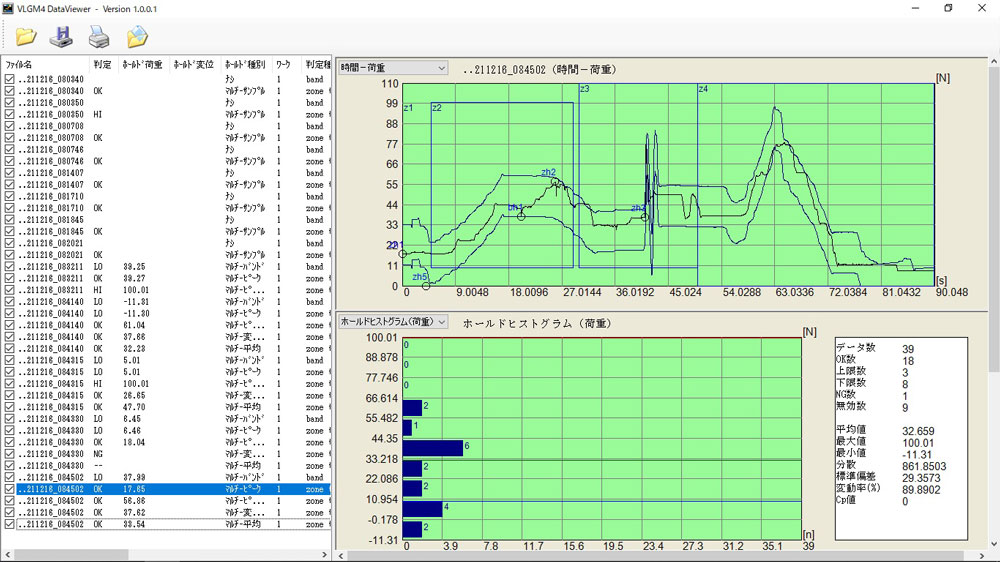

フリーソフトウェア

オフラインデータビュアプログラム
VLGM4 DataViewer

SD/SDHCカードに記録されたデータをパソコンで表示・統計解析するソフトウェアです。個別計測データはもちろん、リスト全体の良否判定点の傾向やヒストグラムおよび統計処理した値が表示されます。

VLGM4 DataViewer
システム推奨条件
CPU 第2世代 Intel®Core™ i5 3.0GHz以上
OS Windows 8.1（32/64bit版）
Windows 10（32/64bit版）
メモリー 4GB以上
HDDの空き容量 10GB以上
画面の解像度 1024×768ピクセル以上
.Net Framework 4 Client Profile

VLGM4 DataViewer ダウンロード

※ダウンロードには会員登録が必要です。

パソコン用設定ソフト

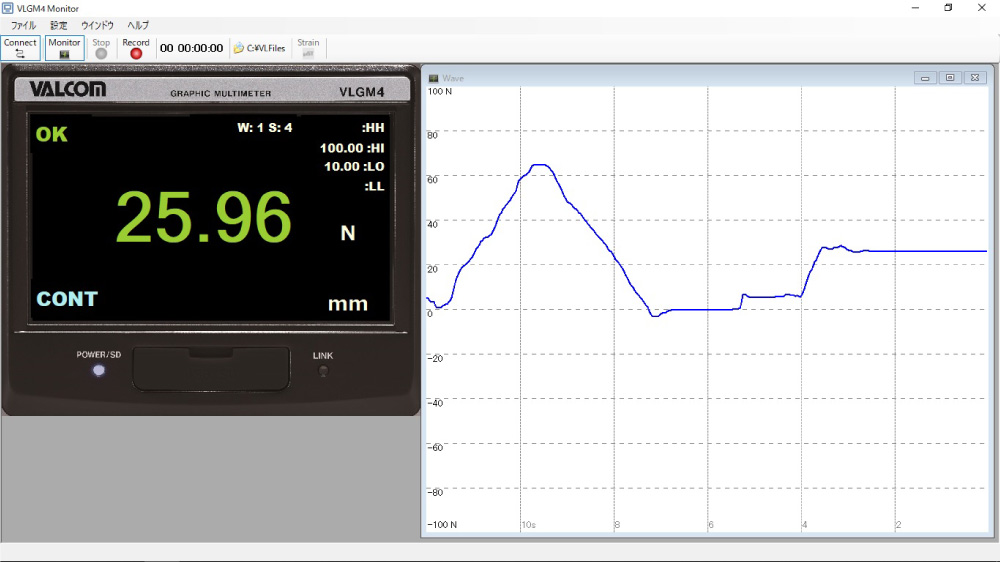

VLGM4 Monitor
※日本語のみ

パソコンとVLGM4をUSB接続することで、各種設定・モニタリング・データ保存をパソコン上で可能にするソフトウェアです。

VLGM4 Monitor
VLGM4 Monitor

VLGM4 Monitor ダウンロード

※ダウンロードには会員登録が必要です。

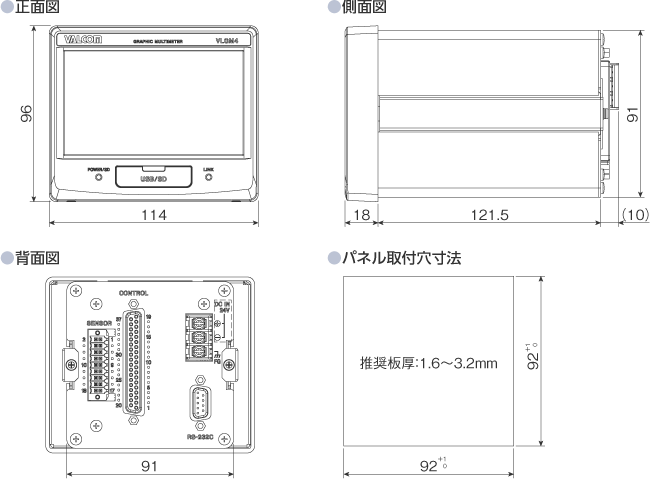

外形寸法 [単位：mm]

外形寸法

通信オプション

EtherNet/IP™、CC-Link [近日発売予定]

PLCにダイレクト接続ができるEtherNet/IP™、CC-Linkに対応したモデルをラインアップ。

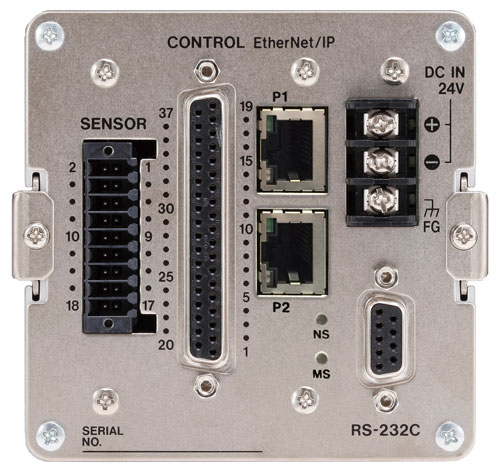

背面

※写真はEtherNet/IP™

基本仕様

型式 VLGM4-GP-RA-4
荷重 ブリッジ電圧 DC2.5V、10V、5V±10%（電流最大30mA、リモートセンス使用可能）
信号入力範囲 ±3.2mV/V
等価入力/
TEDS		 校正範囲 0.1mV/V～3.2mV/V
校正精度 0.1％F.S.以内（弊社標準φ8、4芯シールドケーブル、長さ1m、負荷抵抗350Ω、BV10V、3.2mV/Vの設定時）
精度 直線性 0.01%F.S.＋1Digit 以内（入力 3.2mV/Vの時）
ゼロ
ドリフト		 0.5μV/℃ 以内（入力換算値）
ゲイン
ドリフト		 ±0.005% F.S./℃ 以内
A/D変換 24bit、5000回/秒、25000回/秒
デジタルフィルター 3、10、30、100、300、1000Hz（－6dB/oct）、offより選択
D/A出力 AD変換と同じ周期で出力、絶縁出力、電圧出力±1～±10V（設定1Vステップ）、
分解能 約1/59000（±10V設定時）、または電流出力4～20mA、分解能 約1/43000
TEDS機能 IEEE1451.4 クラス2 ミックスモードインターフェース
変位 パルス パルス
タイプ		 A/B相またはA相、差動方形波（RS-422適合）
最大入力
周波数		 2MHz
最大
カウント値		 15000000
電源出力 ＋5V±10%、500mA
電圧 入力 ±5.2V
ローパス
フィルター		 なし、10、30、100、300Hz
電源出力 DC12V±10%、250mA
表示 4.3型 カラー液晶（480×272ドット）
指示値 表示範囲 －32000～32000
小数点 表示位置は選択可能
表示回数 4回/秒
外部入出力
信号		 入力 差動パルス変位センサー（A相、B相）、バックライト強制点灯、タッチパネル操作禁止、
強制RESET、ワーク切換（4Bit）、ゾーン区間切換、結果クリア（測定結果リセット）、
デジタルゼロ、判定出力有効/無効、測定開始/終了、変位位置プリセット、
フォトカプラにて本機回路と絶縁
出力 荷重判定出力（HH、HI、OK、LO、LL）、トリガー出力（1、2）、
変位判定出力（HI、OK、LO）、ロードセル異常、測定完了
オープンコレクタ出力（フォトカプラにて本体回路と絶縁）
RS-232C RXD、TXD
SDカードスロット 適合メディア SD/SDHC 記憶容量 2GB～32GB
スピードクラス Class 10推奨
電源 定格 DC24V±10% 13W
AC100～240V ： PA-91 ACアダプタ使用（オプション）
使用温度範囲 0～40℃
保存温度範囲 －20～60℃
使用湿度範囲 85％RH以下（非結露）
適合規格 CEマーキング、FCC（クラスA）、UL61010-1
外形寸法（W×H×D） 約114mm×96mm×140mm（突起部を含まず）
質量 約960g
オプション Ethernet/IP™（型式：VLGM4-GP-RAE-4）
付属品 センサコネクタ用プラグ、コントロールコネクタ用プラグ、
電源入力端子台カバー（本体装着済み）、取扱説明書

※仕様および外観は、改善のため予告なく変更することがあります。
※製品の改善により、取扱説明書のイラストなどが、一部製品と異なることがあります。あらかじめご了承ください。
