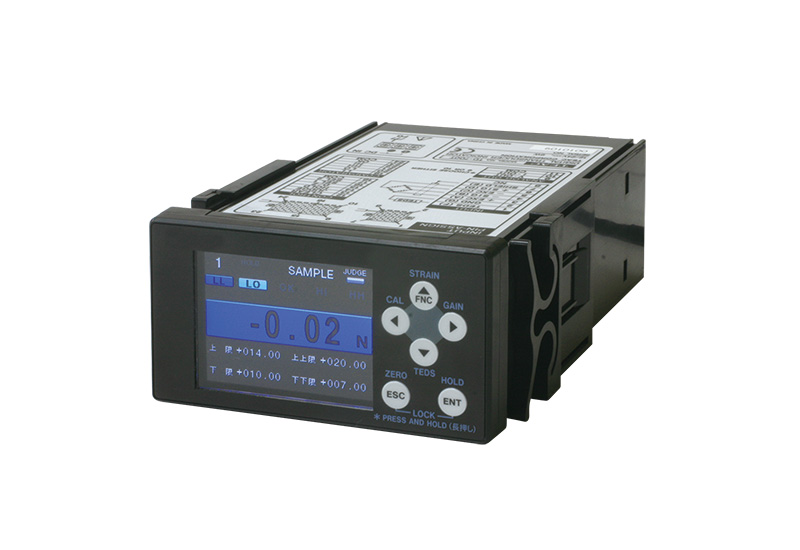

高速ストレンゲージパネルメータ
VGM4 series
小型・高機能かつ優れたパフォーマンス
4000回/秒（ホールド時20000回/秒）の高速処理を実現
- 高機能カラーグラフィック液晶画面フル5桁表示
- ユーザー視点を考慮したワーニング表示
- 16bitアナログ出力（電圧0～±10V、電流4～20mA）
- プラス/マイナス両方向のサンプリング、ホールド、アベレージングが可能な両極性ホールド機能付
- 比較設定出力5点
- オプション CC-Link
- 専用ケース CS-701（別売）もご用意
ホールド機能例
フロントパネルのボタンおよび制御入出力信号により、各種ホールドが可能です。
仕様
| 信号入力範囲 | ±3.2mV/V | |
|---|---|---|
| ブリッジ電圧 | DC10V、2.5V±10%（電流最大30mA、リモートセンス使用可能） | |
| ゼロ点調整範囲 | ±2mV/V | |
| 等価入力／TEDS | 校正範囲 | 0.3～3.2mV/V |
| 校正精度 | 0.1%F.S.以内（φ8-4芯シールドケーブル、長さ1m、 負荷抵抗350Ω、BV10V、0.5mV/V 以上の時） |
|
| 精度 | 非直線性 | 0.01%F.S. + 1Digit以内（入力1mV/V以上の時） |
| ゼロドリフト | 0.5μV/℃以内（入力換算価） | |
| ゲインドリフト | ±0.005%F.S./℃以内 | |
| A/D変換速度 | 4000回/秒 | |
| D/A出力 | 絶縁出力 電圧出力 0～±10V（1Vステップで設定可能） または、電流出力 4～20mA |
|
| TEDS機能 | IEEE1451.4 クラス2 ミックスモードインターフェース ※印加電圧のリモートセンス機能との併用不可 |
|
| 表示 | 320×240カラー液晶 | |
| 指示値 | 表示範囲 | -99999～99999 |
| 小数点 | 表示位置は選択可能 | |
| 表示回数 | 4、6、10、20回/秒より選択 | |
| 表示項目 | 校正設定 | ゼロ校正／スパン校正（TEDS校正、実負荷校正、等価入力校正） |
| 機能設定 | 上限、下限、上上限、下下限、比較モード、ヒステリシス、ゼロ付近、 移動平均処理、ローパスフィルター、モーションディテクト、 ゼロトラッキング、静ひずみ、デジタルゼロ、デジタル風袋引、 区間指定、ホールドモード、キーロック、最小目盛、表示回数、 ブリッジ電圧、デジタルゼロリミット、デジタルゼロクリア、 比較出力パターン、比較出力制御、データ出力選択、 D/Aコンバーター、リモートセンス |
|
| ホールド機能 | サンプルホールド、ピークホールド、ボトムホールド、 ピーク to ピークホールド、ピーク and ボトムホールド、 アベレージホールド、区間指定ホールド （ピーク、ボトムピーク to ピーク、ピーク and ボトム、アベレージ） ※区間指定ホールドが可能です。（サンプルホールドを除く） |
|
| デジタルフィルタ | 3Hz（-6db/oct） 10、30、100、300、1000Hz（－12db/oct）、なし より選択 |
|
| 外部入力信号(※1) | 入力 | ホールド、判定、クリア、デジタルゼロ、設定値メモリ選択1、設定値メモリ選択2 （フォトカプラにて本機回路と絶縁） |
| 出力 | HH、HI、OK、LO、LL オープンコレクタ出力 （フォトカプラにて本体回路と絶縁） |
|
| CC-Link | CC-Link Ver.1.10 リモートデバイス局 最大接台数42数 DA、DB（フォトカプラにて本体回路と絶縁）、DG、SLD |
|
| 電源 | ACアダプタ電源仕様 | DC12V 9W AC100～240V 50/60Hz 12W（付属ACアダプタ含む） |
| DC電源仕様 | 定格DC12V-24V 9W（専用ケース選択時は不可） | |
| 使用温度範囲 | 0～40℃ | |
| 保存温度範囲 | -20～60℃ | |
| 使用湿度範囲 | 85％RH以下（結露不可） | |
| 外形寸法 | 約96（W）×53（H）×131（D）mm （突起部含まず） | |
| 質量 | 約300g | |
| 適合規格 | CEマーキング-EN62326（クラスA）、UL61010-1 (※2) | |
| 付属品 | 取扱説明書、DINレール取付けアダプタ | |
- ※1 ケース取付け時は使用不可
- ※2 共に専用ケース選択時は適用外
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VGM4 | 高速ストレンゲージパネルメータ |
| 2.設定出力 | ○ | O | 5点オープンコレクタ出力（NPN型、カレントシンク） コレクタ電流最大 20mA/30V |
| 3.出力信号 | ○ | A | 絶縁出力 電圧出力 0～±10Vまたは電流出力 4～20mA 4000回/秒 |
| 4.CC-Link機能 | N | CC-Link機能なし | |
| C | CC-Link機能あり | ||
| 5.電源 | ○ | 14 | AC100～240V（付属ACアダプタ使用時）またはDC12～24V |
外形寸法（単位：mm）
| センサ信号入力端子 | ||
|---|---|---|
| 端子番号 | 信号名 | 説明 |
| 1 | +SENS / TEDS (F) | リモートセンス入力+ / TEDSメモリ信号 |
| 2 | - SENS / GND (G) | リモートセンス入力 - / TEDSメモリ信号グランド |
| 3 | +EXC (A) | 印加電圧 + |
| 4 | -SIG (B) | 出力信号 - |
| 5 | -EXC (C) | 印加電圧 - |
| 6 | +SIG (D) | 出力信号 + |
| 7 | SHIELD (E) | シールド |
| 8 | NC | - |
| D/A出力端子 | ||
| 端子番号 | 信号名 | 説明 |
| 9 | V-OUT | D/A電圧出力 |
| 10 | I-OUT | D/A電流出力 |
| 11 | COM | D/A出力のコモン端子 |
| 制御信号入力端子 | ||
| 端子番号 | 信号名 | 説明 |
| 12 | CLEAR | サンプルホールド以外のホールドモードでホールドをクリアするときにONにします。 |
| 13 | JUDGE | 判定出力の制御信号で、ONの間のみ判定出力が機能します。 |
| 14 | HOLD | ホールドの開始信号で、ON期間中にホールド動作が行われます。 |
| 15 | D/Z | 指示値をデジタル的にゼロにします。 |
| 16 | SEL1 | 設定値メモリを選択できます。 |
| 17 | SEL2 | |
| 18 | COM | 制御入力信号のコモン端子です。 |
| 制御判定出力端子 | ||
| 端子番号 | 信号名 | 説明 |
| 19 | LL | 下下限判定出力 |
| 20 | LO | 下限判定出力 |
| 21 | HH | 上上限判定出力 |
| 22 | HI | 上限判定出力 |
| 23 | OK | OK判定出力 |
| 24 | COM | 比較判定出力のコモン端子 |
| センサ信号入力端子 | ||
|---|---|---|
| 端子番号 | 信号名 | 説明 |
| 1 | +SENS / TEDS (F) | リモートセンス入力+ / TEDSメモリ信号 |
| 2 | - SENS / GND (G) | リモートセンス入力 - / TEDSメモリ信号グランド |
| 3 | +EXC (A) | 印加電圧 + |
| 4 | -SIG (B) | 出力信号 - |
| 5 | -EXC (C) | 印加電圧 - |
| 6 | +SIG (D) | 出力信号 + |
| 7 | SHIELD (E) | シールド |
| 8 | NC | - |
| D/A出力端子 | ||
| 端子番号 | 信号名 | 説明 |
| 9 | V-OUT | D/A電圧出力 |
| 10 | I-OUT | D/A電流出力 |
| 11 | COM | D/A出力のコモン端子 |
| 制御信号入力端子 | ||
| 端子番号 | 信号名 | 説明 |
| 12 | CLEAR | サンプルホールド以外のホールドモードでホールドをクリアするときにONにします。 |
| 13 | JUDGE | 判定出力の制御信号で、ONの間のみ判定出力が機能します。 |
| 14 | HOLD | ホールドの開始信号で、ON期間中にホールド動作が行われます。 |
| 15 | D/Z | 指示値をデジタル的にゼロにします。 |
| 16 | SEL1 | 設定値メモリを選択できます。 |
| 17 | SEL2 | |
| 18 | COM | 制御入力信号のコモン端子です。 |
| 制御判定出力端子 | ||
| 端子番号 | 信号名 | 説明 |
| 19 | LL | 下下限判定出力 |
| 20 | LO | 下限判定出力 |
| 21 | HH | 上上限判定出力 |
| 22 | HI | 上限判定出力 |
| 23 | OK | OK判定出力 |
| 24 | COM | 比較判定出力のコモン端子 |
| CC－Link仕様 | ||
| 局種 | リモートデバイス局 | |
| CC-Linkバージョン | 1.10 | |
| 占有局数 | 1局、2局、4局 選択 | |
| 伝送速度 | 156k、625k、2.5M、5M、10Mbps | |
| 伝送路形式 | バス形式（EIA RS-485 準拠） | |
| 伝送フォーマット | HDLC準拠 | |
| CC－Link仕様 | ||
| 端子番号 | 信号名 | 電線被覆色、その他 |
| 25 | DA | 青色 |
| 26 | DB | 白色 |
| 27 | DG | 黄色 |
| 28 | SLD | 接地線（シールド） |
DINレール取付けアダプタ（付属品）
