生産終了 (弊社営業担当者迄お問合せください)

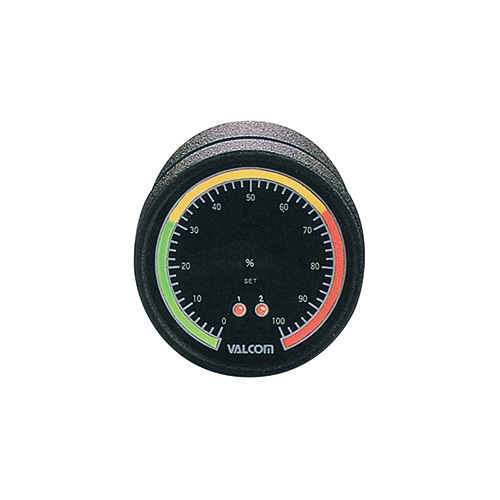

カラーバーグラフメータ丸型レインバーシリーズ
RBC series
- 赤・橙・緑の3色に変化し、たいへん見やすい直感的な表示
- 101ドット分割実装のため高精度
- 数字での表示ではありませんので、目に優しく映ります
- 各種信号入力に対応、幅広い用途に適用できます
- 小型、ローコスト、高輝度で非常に見やすい設計
| 入力信号 | 1～5V, 4～20mA(4線式、2線式), 0～5V, 0～10Vからご指定ください。 |
|---|---|
| センサ仕様 | 圧力センサ製品一覧内、アナログ出力タイプまたは上記出力の機器よりご選択ください。 |
| 用途 | 温度計、圧力計、荷重計、レベル計、流量計、回転計など |
仕様
| 形状 | 丸型 |
|---|---|
| 表示 | 計測用3色LED:101ドット 設定値判定用LED:赤色、2色 |
| サンプリング速度 | 約100回/秒 |
| 応答時間 | 約0.5秒（0-10Vステップ入力に対する追従速度） |
| 機能 | 輝度調整 ゼロ・スパン調整 |
| 確度 | ±0.4% ±1ドット |
| 使用温度範囲 | -20～70℃（氷結不可） |
| 使用湿度範囲 | 20～90%RH （結露不可） |
| 配線接続部 | 端子台 (M3ネジ) |
| 外形寸法 | φ104×D70 (D:突起部含まず) |
| 質量 | 約470g（仕様により異なります） |
| 付属品 | 取扱説明書1部、検査表1部 |

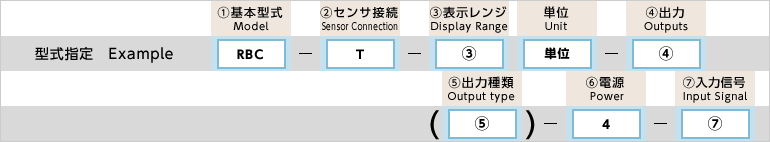

型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | RBC | カラーバーグラフメータ丸型レインバーシリーズ （配色 ： 緑→橙→赤） |
| 2.センサ接続 | ○ | T | セパレート |
| 3.表示レンジ | 最大目盛数値と単位指定（例）100%, 100kPa, 100cm | ||
| 4.出力 | A2 | アナログ出力 1～5V（許容負荷抵抗 10kΩ以上） | |
| A3 | アナログ出力 4～20mA（許容負荷抵抗 250Ω以上） | ||
| A4 | アナログ出力 0～5V（許容負荷抵抗 10kΩ以上） | ||
| A5 | アナログ出力 0～10V（許容負荷抵抗 10kΩ以上） | ||
| 1VA | 比較接点出力 1接点リレー出力 出力接点容量 MAX4A 抵抗負荷 250VAC |
||
| 2VA | 比較接点出力 2接点リレー出力 出力接点容量 MAX4A 抵抗負荷 250VAC |
||
| 1VAO | 比較接点出力 1接点フォトモスリレー出力 出力容量 MAX0.1A 抵抗負荷 400VAC/DC |
||
| 2VAO | 比較接点出力 2接点フォトモスリレー出力 出力容量 MAX0.1A 抵抗負荷 400VAC/DC |
||
| 5.出力種類 | LまたはH | 指定例:1VA(O)時 HまたはL 2VA(O)時HHまたはHLorLHまたはLL ※L=下限 H=上限 |
|
| 6.電源[消費電力] | ○ | 4 | DC24V(18～36V) |
| 7.入力信号 | A2 | 1～5V（入力インピーダンス 25kΩ） | |
| A3 | 4～20mA（4線式）（入力インピーダンス 150Ω） | ||
| A4 | 0～5V（入力インピーダンス 32kΩ） | ||
| A5 | 0～10V（入力インピーダンス 34kΩ） | ||
| A6 | 4～20mA（2線式）（入力インピーダンス 150Ω） |

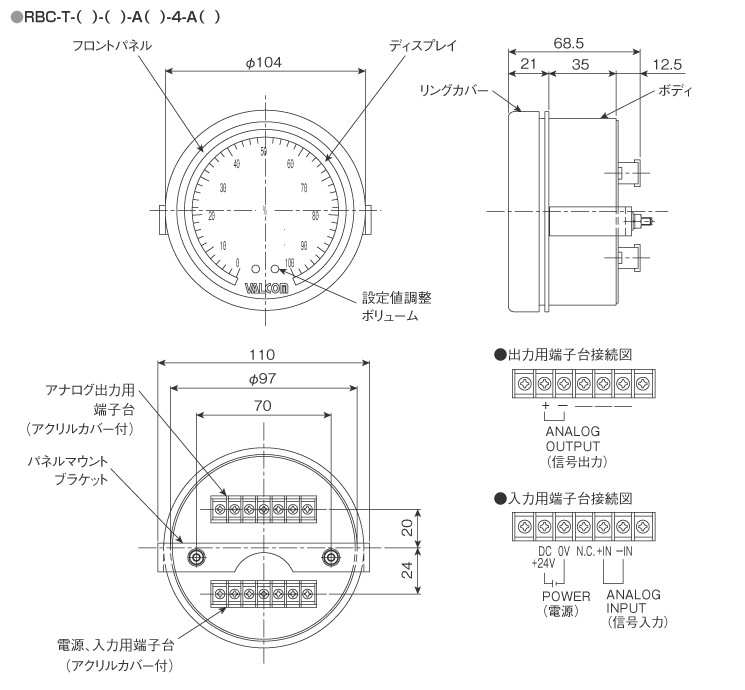

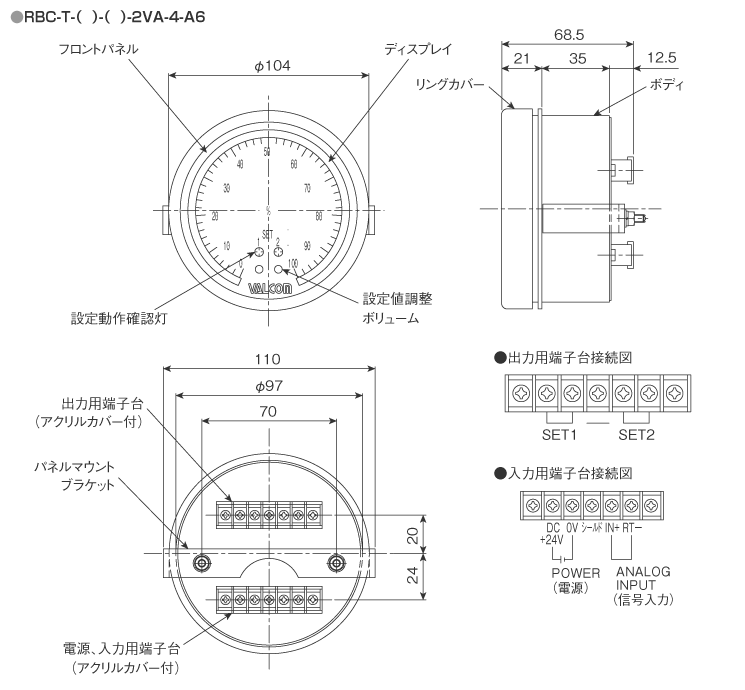

外形寸法（単位：mm）
指示計
