Pressure Transmitter
Wireing Diagram

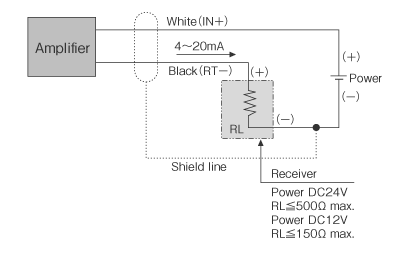

A6 (4–20mA 2 wire system)

- Conformity model
- VDP4N
- VRSR
- VHR3 / VHG3
- VAR3 / VAG3
- VPNPR(G)
- VHS
- VHST
- VPB
- VNF
- HS1 / HV1
- AS1 / AV1
- NS1 / NV1
- VPRT / VPRTF
- VPRQ / VPRQF
- VPVT / VPVTF
- VPVQ / VPVQF
- VPRF

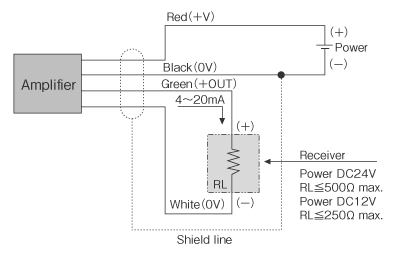

A3 (4–20mA 4 wire system)

- Conformity model
- VRSR
- VHR3 / VHG3
- VAR3 / VAG3
- VPNPR(G)
- VHS
- VNF
- HS1 / HV1
- AS1 / AV1
- NS1 / NV1
- VPRT / VPRTF
- VPRQ / VPRQF
- VPVT / VPVTF
- VPVQ / VPVQF
- VPRF

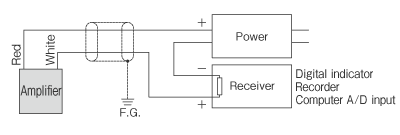

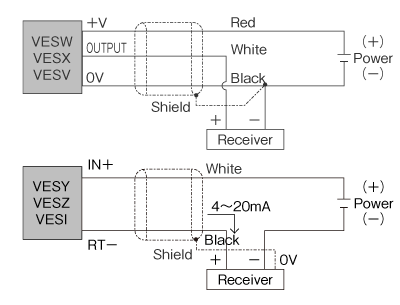

VESW/VESX (1–5V 3 wire system), VESY/VESZ (4–20mA 2 wire system)
VESV (1–5V 3 wire system), VESI (4–20mA 2 wire system)

- Conformity model
- VESX / VESZ
- VESW / VESY
- VESV / VESI
- VESIM□□T
- VESIM□□A

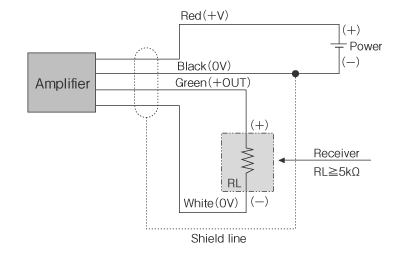

A2 (1–5V 4 wire system), A4 (0–5V 4 wire system), A5 (0–10V 4 wire system)

- Conformity model
- VRSR
- VHR3 / VHG3
- VAR3 / VAG3
- VPNPR(G)
- VHS
- VNF
- HV1 / HS1
- AS1 / AV1
- NS1 / NV1
- VPRT / VPRTF
- VPRQ / VPRQF
- VPVT / VPVTF
- VPVQ / VPVQF
- VPRF

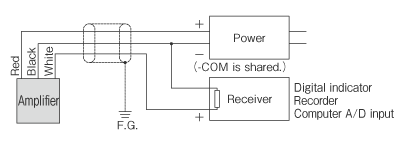

A2 (1–5V 3 wire system), A4 (0–5V 3 wire system), A5 (0–10V 3 wire system)

- Conformity model
- VSST / VSSF / VSRR / VSWT / VSWF
- VSHS / VSHT
Pressure Sensor
