低圧・絶対圧用小型インテリジェントデジタル圧力計
VSW2 series（低圧・絶対圧用）5kPa～700kPa
50kPa abs～700kPa abs
50kPa abs～700kPa abs
※仕様により写真と若干形状が異なる場合があります。
- 過去の異常圧力を運転中にチェック可能な「最大値/最小値メモリ」機能付
- カラー液晶採用で、直感的にわかりやすい「緑・赤」の表示色を採用
- 小型[全長約111(107)mm、幅37mm]で機械式スイッチの換装に最適
- 設定出力は上限/下限切換、NPN/PNP切換可能（出荷時はNPNに設定）
| 測定媒体 | Sセンサ：SUS304、SUS316L、シリコンガラス、NBR、シリコンゲルを侵さない不活性ガス Hセンサ・Aセンサ：水、油、ガス等ハステロイC-22相当+SUS316Lを腐食させない媒体 Pセンサ：水、油、ガス等SUS316Lを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・絶対圧・連成圧の測定が可能 |
| 測定範囲 | Sセンサ：5kPa Hセンサ：50kPaおよび50kPa abs Aセンサ：100～700kPaおよび100～700kPa abs Pセンサ：100～700kPa |
仕様
| 表示 | -1999～2000（※1） 7セグメント4桁LCD（文字高さ9mm） | |
|---|---|---|
| 表示色 | 赤または緑（任意設定） | |
| 定格容量 | 5, 50, 100, 200, 350, 500, 700kPa 50, 100, 200, 500, 700kPa abs |
|
| 校正レンジ | 0～(5, 50, 100, 200, 350, 500, 700)kPa 0～(50, 100, 200, 500, 700)kPa abs |
|
| 精度 | ±0.5%F.S.±1digit （非直線性、ヒステリシス、繰り返し性含む） |
|
| 出力 | 2点オープンコレクタ出力 | |
| 1点オープンコレクタ出力+4～20mA出力 設定出力最大定格DC30V 20mA 残留電圧0.85V（NPN出力時） +アナログ出力 負荷抵抗400Ω以下 |
||
| 使用温度範囲 | 温度0～50℃（測定媒体温度0～70℃） | |
| 許容過負荷 | Sセンサ・Hセンサ：300%R.C. Aセンサ：300%R.C.(700kPa、700kPa abs：200%R.C.) Pセンサ：200%R.C. |
|
| 保護等級 | IP65相当（専用ケーブル接続状態） | |
| 温度特性 | ±2.5%F.S.（25℃基準、使用温度範囲内にて） | |
| 耐振動性 | 98m/s²(10G)[IEC68-2-6準拠] | |
| 接続ネジ形状 | R1/4[オネジ] | |
| 適合規格 | CEマーキング（EMC指令、欧州RoHS指令） | |
| 本体側コネクタ | オムロン製 型番XS2M-D423 | |
| 測定媒体 | Sセンサ： SUS304、SUS316L、シリコンガラス、NBR、シリコンゲルを侵さない不活性ガス |
|
| Hセンサ・Aセンサ： 水、油、ガス等ハステロイC-22相当+SUS316Lを腐食させない媒体 |
||
| Pセンサ： 水、油、ガス等SUS316Lを腐食させない媒体 |
||
| 電源電圧 | DC18～30V | |
| 消費電流 | 約30mA（4～20mA出力付きは約50mA） | |
| 諸機能 | ピークホールド/ダンピング/FIXゼロ/最大値・最小値メモリ ウィンドコンパレータ/ゼロシフト/キープロテクト |
|
| 材質 | 接続ネジ部 | Sセンサ：SUS304+SUS316L Hセンサ・Aセンサ・Pセンサ：SUS316L |
| ダイアフラム | Sセンサ：半導体 Hセンサ・Aセンサ：ハステロイC-22相当 Pセンサ：SUS316L |
|
| 質量 | Sセンサ・Hセンサ・Aセンサ：本体 約200g Pセンサ：本体 約150g |
|
| 付属品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 |
|
| オプション（※2） | 壁掛け固定ブラケット[VSW2-BR] | |
- （※1）出荷時設定によります。校正レンジの範囲を超えて表示を行うことはできません。
- （※2）弊社営業部までお問い合わせください。

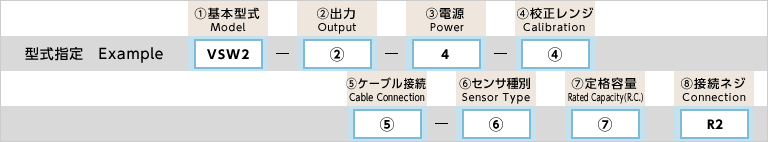

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSW2 | 低圧・絶対圧用 小型インテリジェントデジタル圧力計 欧州RoHS CEマーキング EMC指令対応品 |
||
| 2.出力 | 02 | 2点オープンコレクタ出力（工場出荷時設定はNPN） 最大定格DC30V 20mA 残留電圧 0.85V（NPN出力時） |
|||
| 31 | 1点オープンコレクタ出力（工場出荷時設定はNPN） +4～20mA出力（任意にスケーリング設定が可能） |
||||
| 3.電源 | ○ | 4 | DC18～30V（消費電流 約30mA ※アナログ出力付は50mA） | ||
| 4.校正レンジ | 正圧（低圧） ・絶対圧 |
5.00kPa | Sセンサ、定格容量005KPG指定 | ||
| 35.0kPa | Hセンサ、定格容量050KPG指定 | ||||
| 50.0kPa | |||||
| 100kPa | Aセンサ、定格容量100KPG指定 | ||||
| 100.0kPa | |||||
| 200kPa | Aセンサ、定格容量200KPG指定 | ||||
| 200.0kPa | |||||
| 350kPa | Aセンサ、定格容量500KPG指定 | ||||
| 500kPa | Aセンサ、定格容量500KPG指定 | ||||
| 700kPa | Aセンサ、定格容量700KPG指定 | ||||
| 35.0kPa abs | Hセンサ、定格容量050KPA指定 | ||||
| 50.0kPa abs | |||||
| 100kPa abs | Aセンサ、定格容量100KPA指定 | ||||
| 100.0kPa abs | |||||
| 200kPa abs | Aセンサ、定格容量200KPA指定 | ||||
| 200.0kPa abs | |||||
| 500kPa abs | Aセンサ、定格容量500KPA指定 | ||||
| 700kPa abs | Aセンサ、定格容量700KPA指定 | ||||
| 負圧・連成圧 (※1) |
(－5.00kPa) | Sセンサ、定格容量005KPG指定 | |||
| P(±5.00kPa) | |||||
| N(±5.00kPa) | |||||
| (－50.0kPa) | Hセンサ、定格容量050KPG指定 | ||||
| P(±50.0kPa) | |||||
| N(±50.0kPa) | |||||
| (－100kPa) | Pセンサ、定格容量100KPG指定 | ||||
| (－100.0kPa) | |||||
| P(±100kPa) | |||||
| N(±100kPa) | |||||
| P(±100.0kPa) | |||||
| N(±100.0kPa) | |||||
| (－100～200kPa)※2 | Pセンサ、定格容量200KPG指定 | ||||
| (－100.0～200.0kPa)※2 | |||||
| (－100～350kPa)※2 | Pセンサ、定格容量700KPG指定 | ||||
| (－100～500kPa)※2 | Pセンサ、定格容量700KPG指定 | ||||
| (－100～700kPa)※2 | Pセンサ、定格容量700KPG指定 | ||||
| 5.ケーブル接続 | WN | 付属ケーブルなし（お客様ご用意の場合） 前面コネクタタイプ 本体使用コネクタ：オムロン製パネル取付コネクタプラグ （型番）XS2M-D423 |
|||
| WS | 防水コネクタ（前面 ストレートタイプ）+ケーブル2m | ||||
| WR | 防水コネクタ（前面 ライトアングルタイプ）+ケーブル2m | ||||
| RN | 付属ケーブルなし（お客様ご用意の場合）背面コネクタタイプ 本体使用コネクタ：オムロン製パネル取付コネクタプラグ （型番）XS2M-D423 |
||||
| RS | 防水コネクタ（背面 ストレートタイプ）+ケーブル2m | ||||
| RR | 防水コネクタ（背面 ライトアングルタイプ）+ケーブル2m | ||||
| 6.センサ種別 | S | 半導体センサ： SUS304、SUS316L、シリコンガラス、NBR、シリコンゲルを 侵さない不活性ガス |
|||
| 材質：半導体+SUS304+SUS316L | |||||
| H | 半導体隔膜式センサ： 水、油、ガス等ハステロイC-22相当およびSUS316Lを腐食させない媒体 |
||||
| 材質：ハステロイC-22相当+SUS316L | |||||
| A | 半導体隔膜式センサ： 水、油、ガス等ハステロイC-22相当およびSUS316Lを腐食させない媒体 |
||||
| 材質：ハステロイC-22相当+SUS316L | |||||
| P | 半導体隔膜式センサ： 水、油、ガス等SUS316Lを腐食させない媒体 |
||||
| 材質：SUS316L | |||||
| 7.定格容量 | 右記参照 枠内の型式を そのまま記入 |
不活性ガス用 | センサS指定時 | 005KPG5kPa | |
| 気体・液体用 | センサH指定時 | 050KPG50kPa 050KPA50kPa abs | |||
| センサA指定時 (正圧・絶対圧のみ) |
100KPG100kPa 100KPA100kPa abs | ||||
| 200KPG200kPa 200KPA200kPa abs | |||||
| 500KPG350kPa | |||||
| 500KPG500kPa 500KPA500kPa abs | |||||
| 700KPG700kPa 700KPA700kPa abs | |||||
| センサP指定時 (負圧・連成圧のみ) |
100KPG100kPa | ||||
| 200KPG200kPa | |||||
| 700KPG700kPa | |||||
| 8.接続ネジ | ○ | R2 | R1/4 | ||
- （※1）連成圧をご指定時は、正圧または負圧のどちらで校正重視かを型式でご指示ください。
P：正圧重視で校正いたします。 N：負圧重視で校正いたします。 - （※2）定格200kPa以上は正圧重視のみ。

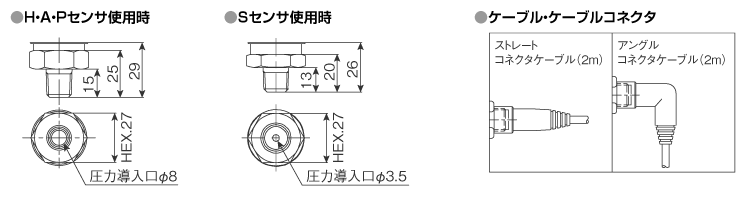

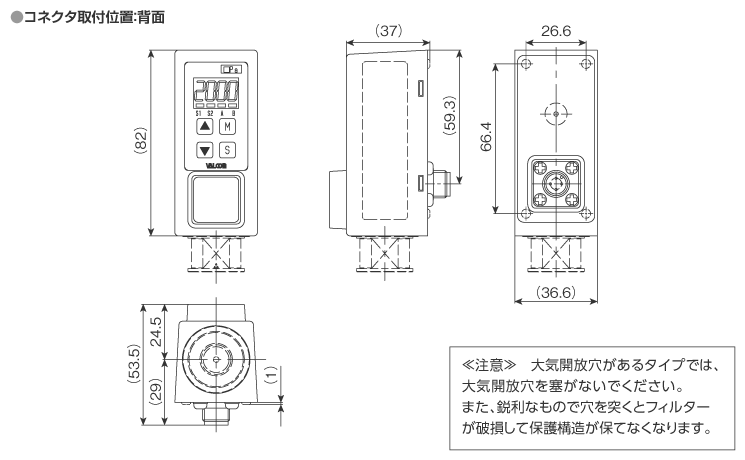

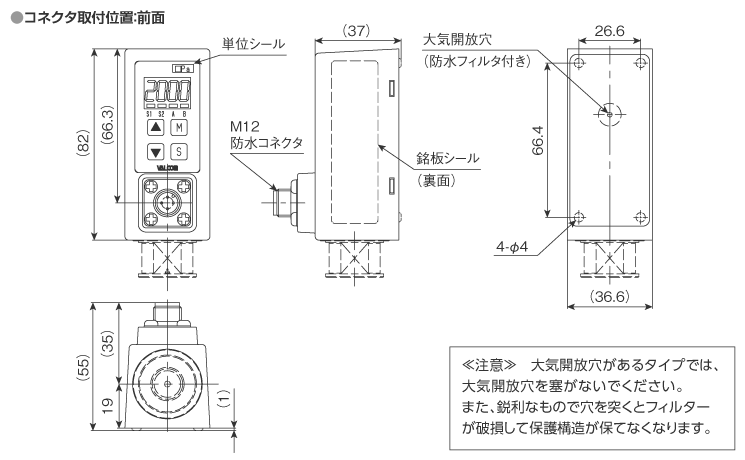

外形寸法（単位：mm）

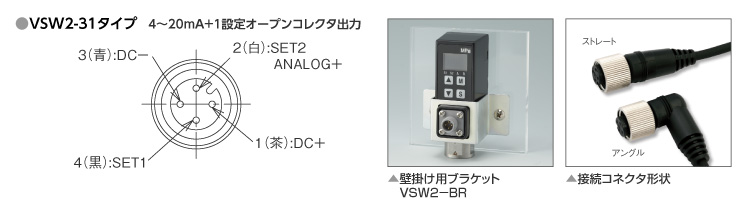

配線図
