高容量型圧力スイッチ低圧・絶対圧インテリジェントデジタル圧力計
VSW2 series（2接点高容量出力低圧・絶対圧用）
5kPa～700kPa
50kPa abs～700kPa abs

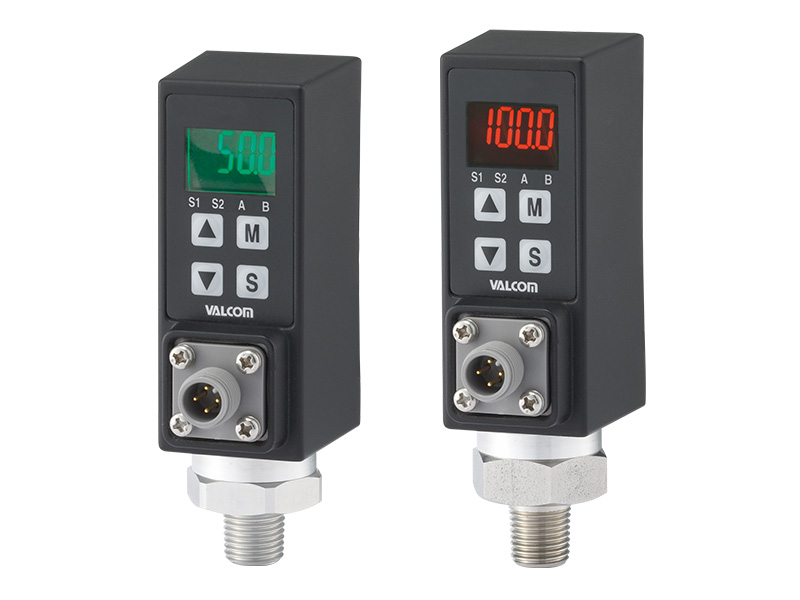

※仕様により写真と若干形状が異なる場合があります。

圧力スイッチ高容量型2接点出力専用タイプ（接点容量50mA）
過去の異常圧力を運転中にチェック可能な「最大値/最小値メモリ」機能付
カラー液晶採用で、直感的にわかりやすい「緑・赤」の表示色を採用
小型[全長約111(107)mm、幅37mm]で機械式スイッチの換装に最適

測定媒体	Sセンサ：SUS304、SUS316L、シリコンガラス、NBR、シリコンゲルを侵さない不活性ガス Hセンサ・Aセンサ：水、油、ガス等ハステロイC-22相当+SUS316Lを腐食させない媒体 Pセンサ：水、油、ガス等SUS316Lを腐食させない媒体
測定種類	正圧・絶対圧・連成圧の測定が可能
測定範囲	Sセンサ：5kPa Hセンサ：50kPaおよび50kPa abs Aセンサ：100～500kPaおよび100～500kPa abs Pセンサ：100～700kPa

仕様

表示		-1999～2000（※1） 7セグメント4桁LCD（文字高さ9mm）
表示色		赤または緑（任意設定）
定格容量		5, 50, 100, 200, 350, 500, 700kPa 50, 100, 200, 500, 700kPa abs
校正レンジ		0～(5, 50, 100, 200, 350, 500, 700)kPa 0～(50, 100, 200, 500, 700)kPa abs
精度		±0.5%F.S.±1digit （非直線性、ヒステリシス、繰り返し性含む）
出力		2点NPNオープンコレクタ出力設定出力最大定格DC30V 50mA 残留電圧0.85V以下
使用温度範囲		温度0～50℃（測定媒体温度0～70℃）
許容過負荷		Sセンサ・Hセンサ・Aセンサ：300%R.C. Pセンサ：200%R.C.
保護等級		IP65相当（専用ケーブル接続状態）
温度特性		±2.5%F.S.（25℃基準、使用温度範囲内にて）
耐振動性		98m/s²(10G)[IEC68-2-6準拠]
接続ネジ形状		R1/4[オネジ]
適合規格		CEマーキング（EMC指令、欧州RoHS指令）
本体側コネクタ		オムロン製型番XS2M-D423
測定媒体		Sセンサ： SUS304、SUS316L、シリコンガラス、NBR、シリコンゲルを侵さない不活性ガス
		Hセンサ・Aセンサ：水、油、ガス等ハステロイC-22相当+SUS316Lを腐食させない媒体
		Pセンサ：水、油、ガス等SUS316Lを腐食させない媒体
電源電圧		DC18～30V
消費電流		約30mA
諸機能		ピークホールド/ダンピング/FIXゼロ/最大値・最小値メモリウィンドコンパレータ/ゼロシフト/キープロテクト
材質	接続ネジ部	Sセンサ：SUS304+SUS316L Hセンサ・Aセンサ・Pセンサ：SUS316L
材質	ダイフラム	Sセンサ：半導体 Hセンサ・Aセンサ：ハステロイC-22相当 Pセンサ：SUS316L
質量		Sセンサ・Hセンサ・Aセンサ：本体約200g Pセンサ：本体約150g
付属品		取扱説明書1部（和文または英文をご指定ください）試験成績書1部
オプション（※2）		壁掛け固定ブラケット[VSW2-BR]

（※1）出荷時設定によります。校正レンジの範囲を超えて表示を行うことはできません。
（※2）弊社営業部までお問い合わせください。

型式の選択

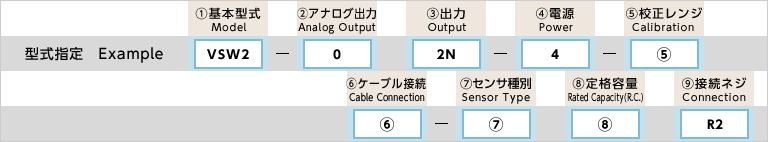

型式指定例

型式選択	チェック	型式	仕様
1.基本型式	○	VSW2	低圧・絶対圧用小型インテリジェントデジタル圧力計
2.アナログ出力	○	0	アナログ出力なし
3.設定出力	○	2N	2設定NPNオープンコレクタ出力最大定格 DC30V 50mA
4.電源	○	4	DC18～30V（消費電流約30mA）
5.校正レンジ		正圧（低圧）・絶対圧	5.00kPa		Sセンサ、定格容量005KPG指定
			35.0kPa		Hセンサ、定格容量050KPG指定
			50.0kPa		Hセンサ、定格容量050KPG指定
			100kPa		Aセンサ、定格容量100KPG指定
			100.0kPa		Aセンサ、定格容量100KPG指定
			200kPa		Aセンサ、定格容量200KPG指定
			200.0kPa		Aセンサ、定格容量200KPG指定
			350kPa		Aセンサ、定格容量500KPG指定
			500kPa		Aセンサ、定格容量500KPG指定
			700kPa		Aセンサ、定格容量700KPG指定
			35.0kPa abs		Hセンサ、定格容量050KPA指定
			50.0kPa abs		Hセンサ、定格容量050KPA指定
			100kPa abs		Aセンサ、定格容量100KPA指定
			100.0kPa abs		Aセンサ、定格容量100KPA指定
			200kPa abs		Aセンサ、定格容量200KPA指定
			200.0kPa abs		Aセンサ、定格容量200KPA指定
			500kPa abs		Aセンサ、定格容量500KPA指定
			700kPa abs		Aセンサ、定格容量700KPA指定
		負圧・連成圧（※1）	(－5.00kPa)		Sセンサ、定格容量005KPG指定
			P(±5.00kPa)
			N(±5.00kPa)
			(－50.0kPa)		Hセンサ、定格容量050KPG指定
			P(±50.0kPa)
			N(±50.0kPa)
			(－100kPa)		Pセンサ、定格容量100KPG指定
			(－100.0kPa)
			P(±100kPa)
			N(±100kPa)
			P(±100.0kPa)
			N(±100.0kPa)
			(－100～200kPa)※2		Pセンサ、定格容量200KPG指定
			(－100.0～200.0kPa)※2		Pセンサ、定格容量200KPG指定
			(－100～350kPa)※2		Pセンサ、定格容量700KPG指定
			(－100～500kPa)※2		Pセンサ、定格容量700KPG指定
			(－100～700kPa)※2		Pセンサ、定格容量700KPG指定

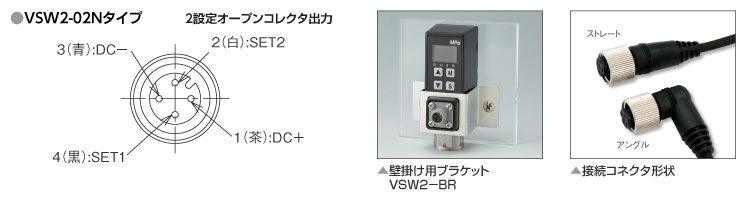

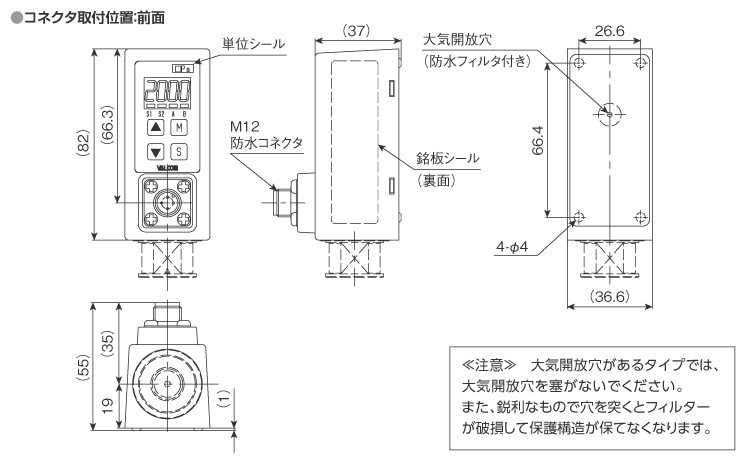

6.ケーブル接続		WN	付属ケーブルなし（お客様ご用意の場合）前面コネクタタイプ本体使用コネクタ：オムロン製パネル取付コネクタプラグ（型番）XS2M-D423
		WS	防水コネクタ（前面ストレートタイプ）+ケーブル2m
		WR	防水コネクタ（前面アングルタイプ）+ケーブル2m

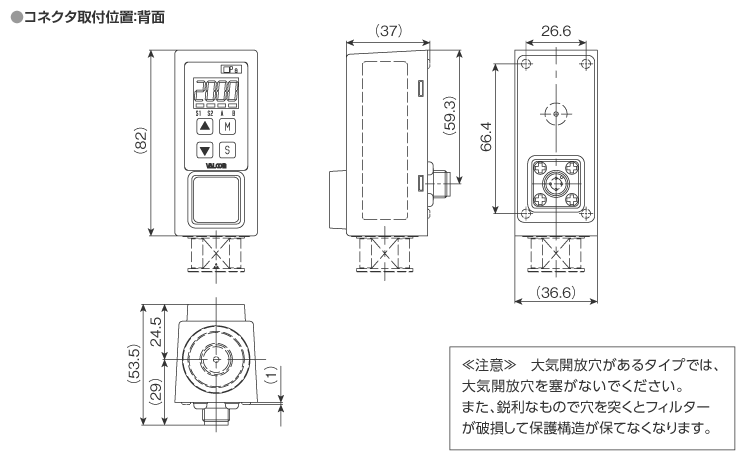

		RN	付属ケーブルなし（客様ご用意の場合）背面コネクタタイプ本体使用コネクタ：オムロン製パネル取付コネクタプラグ（型番）XS2M-D423
		RS	防水コネクタ（背面ストレートタイプ）+ケーブル2m
		RR	防水コネクタ（背面アングルタイプ）+ケーブル2m

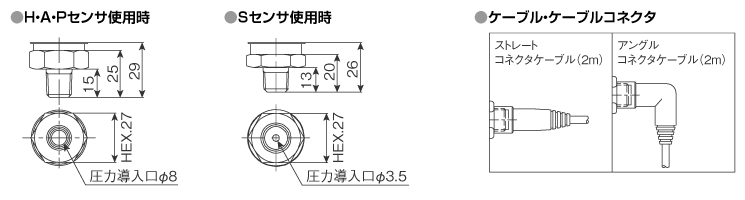

7.センサ種別		S	半導体センサ： SUS304、SUS316L、シリコンガラス、NBR、シリコンゲルを侵さない不活性ガス
		S	材質：半導体+SUS304+SUS316L
		H	半導体隔膜式センサ：水、油、ガス等ハステロイC-22相当およびSUS316Lを腐食させない媒体
		H	材質：ハステロイC-22相当+SUS316L
		A	半導体隔膜式センサ：水、油、ガス等ハステロイC-22相当およびSUS316Lを腐食させない媒体
		A	材質：ハステロイC-22相当+SUS316L
		P	半導体隔膜式センサ：水、油、ガス等SUS316Lを腐食させない媒体
		P	材質：SUS316L
8.定格容量		右記参照　枠内の型式をそのまま記入	不活性ガス用	センサS指定時	005KPG5kPa
			気体・液体用	センサH指定時	050KPG50kPa 050KPA50kPa abs
				センサA指定時	100KPG100kPa 100KPA100kPa abs
					200KPG200kPa 200KPA200kPa abs
					500KPG350kPa
					500KPG500kPa 500KPA500kPa abs
					700KPG700kPa 700KPA700kPa abs
				センサP指定時	100KPG100kPa
					200KPG200kPa
					700KPG500kPa
9.接続ネジ	○	R2	R1/4
